Un plan coté automatique issu d'un scan 3D est un plan 2D dont les dimensions sont extraites d'un relevé laser plutôt que mesurées manuellement. Le scanner capture l'existant sous forme de nuage de points. Puis un logiciel ou un prestataire génère le plan avec les cotes des pièces, des murs, des ouvertures et des hauteurs.
Cette approche combine acquisition laser et traitement assisté par logiciel, mais l'automatisation reste souvent semi-automatique: une validation humaine corrige les ambiguïtés, vérifie les épaisseurs de murs et ajuste les éléments cachés avant la livraison du DWG ou du PDF final. Les cinq étapes du parcours couvrent la préparation du site, l'acquisition par scanner, le traitement du nuage de points, l'extraction et la cotation du plan 2D. Puis la vérification et l'export aux formats techniques.
- La précision annoncée varie selon le matériel et la méthode, de l'ordre du centimètre au millimètre selon les offres.
- Les livrables incluent des plans de niveaux, des coupes, des façades et parfois des maquettes BIM pour une réutilisation dans Revit ou Archicad.
Avant le scan 3D
Un relevé réussi exige des choix clairs en amont. Cinq décisions orientent la captation vers un livrable exploitable.
D'abord, définissez le type de plan attendu: plan 2D seul, coupes, façades ou maquette BIM selon votre projet. Ensuite, précisez le périmètre: intérieur uniquement ou intérieur avec façades et extérieurs.
Troisième point: choisissez le format de sortie suivant l'usage: PDF pour la présentation, DWG pour la conception, IFC ou Revit lorsque vous intégrez une chaîne BIM.
Quatrième décision, déterminez le niveau de cotation nécessaire. Une cotation complète alourdit le fichier; une cotation partielle suffit souvent pour un relevé de l'existant.
La précision dépend du matériel, de la méthode et du périmètre: elle varie du centimètre au millimètre selon les offres.
Enfin, préparez le bien avant la captation: dégagez les zones de passage, signalez les éléments cachés ou inaccessibles et libérez les pièces encombrées. Ces préparatifs réduisent les erreurs et accélèrent le traitement.
le scan 3D transforme le bien en données mesurables
Signalez au prestataire les éléments cachés ou inaccessibles avant la captation, car ils réclament une correction humaine lors de la validation.

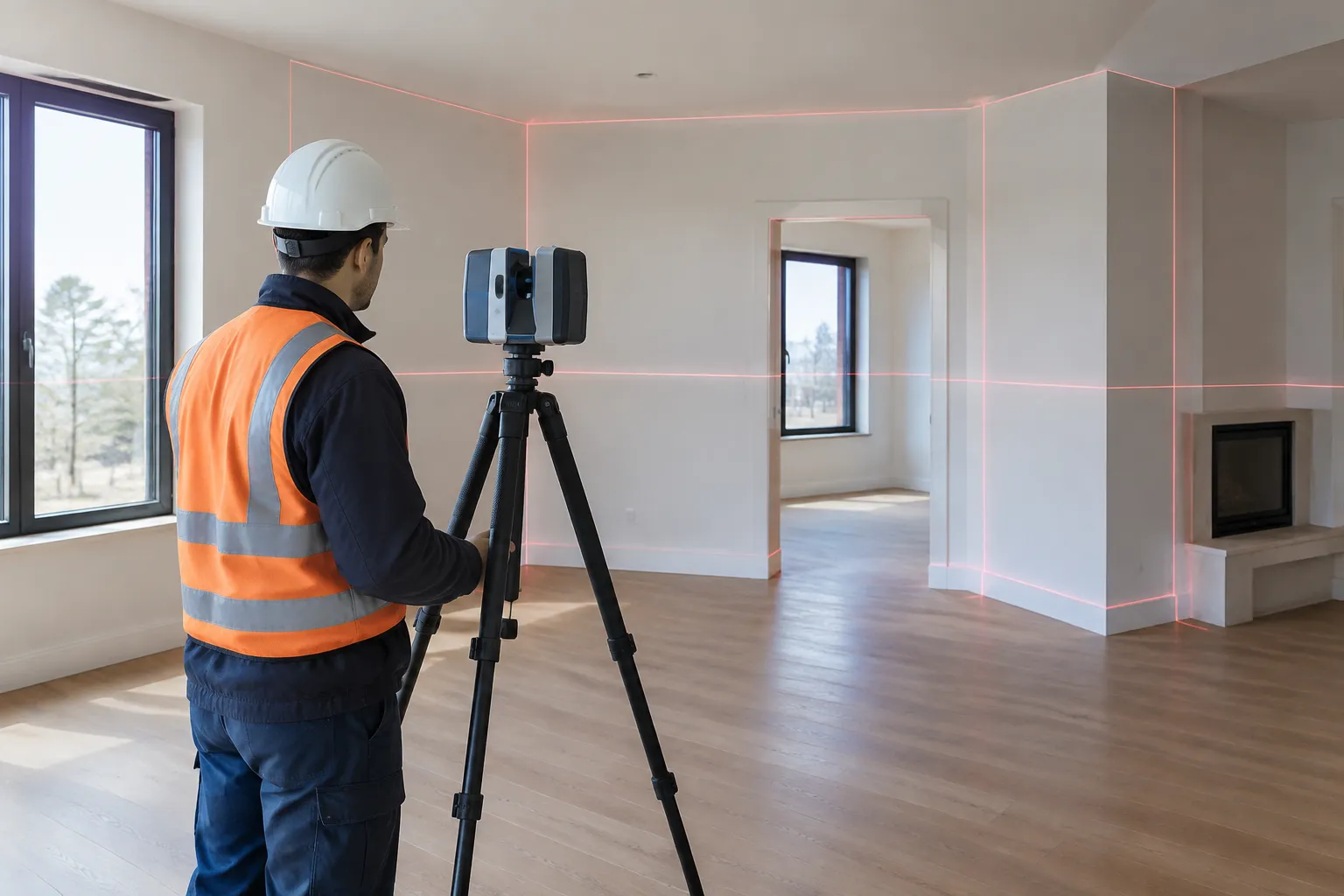

Un scanner laser ou un capteur LiDAR balaie l'espace et enregistre des millions de points de coordonnées. Chaque point correspond à une position précise dans l'espace, formant un nuage de points exploitable pour reconstruire la géométrie du bien.
L'appareil se positionne successivement dans chaque pièce et capture les murs, les plafonds, les sols, les ouvertures et les éléments structurels depuis plusieurs stations.
La qualité des données dépend du nombre de stations, de l'encombrement et des zones masquées. Un escalier, une cloison ou un meuble dense crée des ombres dans le nuage: le scanner ne « voit » que ce qui est exposé au faisceau.
Les changements de niveau, les circulations fermées et les ouvertures partielles exigent des stations supplémentaires pour couvrir l'ensemble sans lacune.
Ce relevé diffère d'une visite virtuelle immersive. Le scan produit ici un fichier exploitable techniquement (nuage de points, modèle 3D, puis plans 2D cotés avec des dimensions, des épaisseurs et des hauteurs extraites directement des coordonnées spatiales).
le traitement automatique fait émerger les murs et les ouvertures

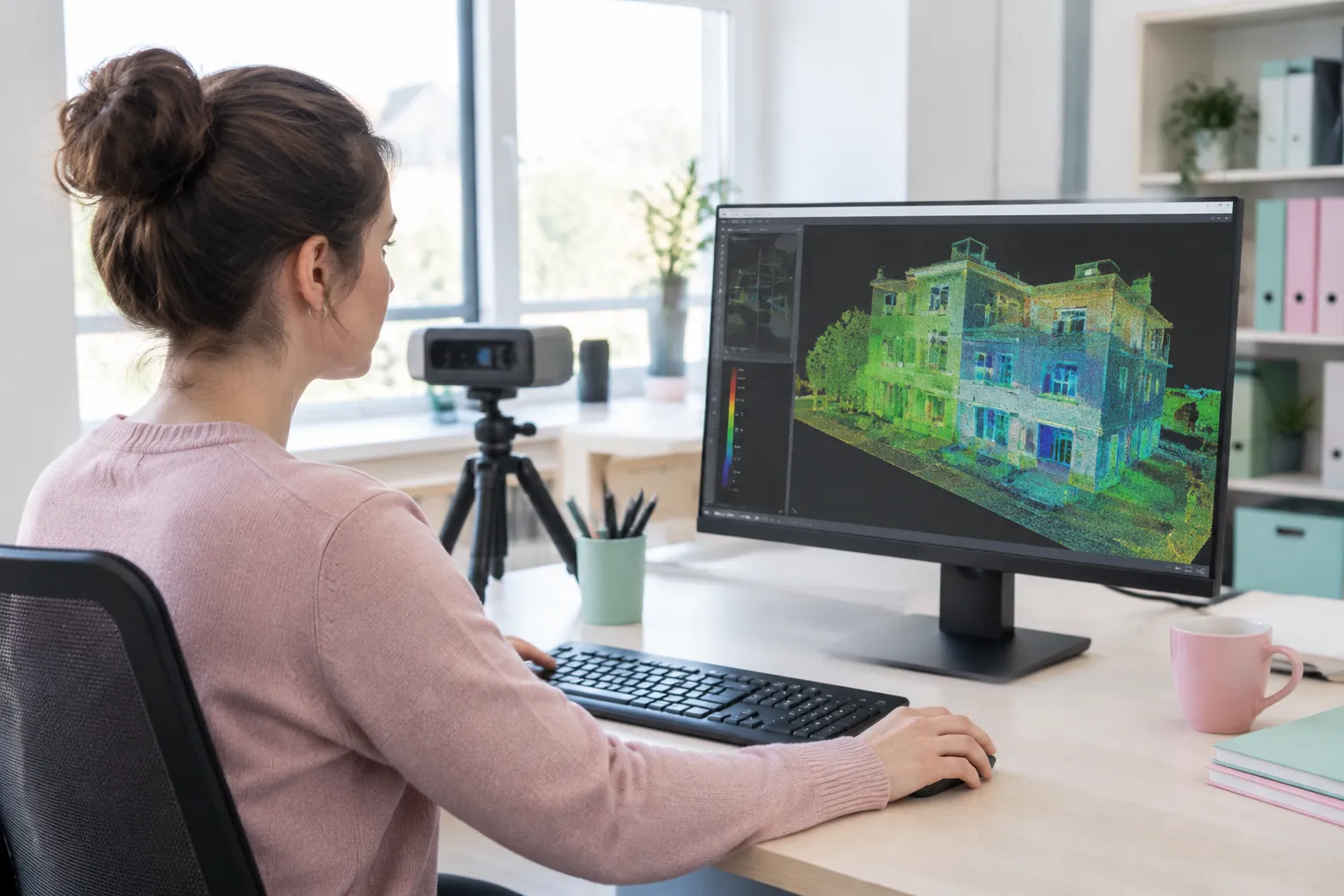

Une fois le nuage de points capturé, le logiciel aligne les différentes prises de vue dans un référentiel commun. Cette fusion crée un modèle spatial continu, base de tout plan coté.
Le traitement identifie ensuite les surfaces verticales, les ouvertures et les niveaux utiles au plan. Certains acteurs parlent de génération semi-automatisée: le logiciel suggère les murs, les portes et les fenêtres. Une validation humaine corrige toutefois les ambiguïtés, les ouvertures masquées ou les éléments cachés.
D'autres proposent une chaîne plus classique, avec extraction manuelle des cotes depuis le nuage, puis dessin des plans 2D au format DWG et des élévations.
Les limites sont réelles. Les meubles contre les murs, les baies vitrées réfléchissantes, les géométries irrégulières ou les épaisseurs variables compliquent la reconnaissance automatique.
Le terme « automatique » ne signifie donc pas l'absence de contrôle: il désigne un processus assisté, dans lequel la machine accélère le travail sans éliminer la reprise humaine.
les dimensions deviennent des plans cotés exploitables
Le nuage de points capturé devient exploitable dès que le logiciel en extrait les longueurs, les surfaces et les hauteurs sous forme de plan 2D coté. Les cotes sont déduites des relations géométriques présentes dans le relevé 3D: chaque point possède une coordonnée précise, ce qui sert à calculer les distances entre les murs, les ouvertures et les plafonds sans mesure manuelle.
La mise en page standardisée affiche les repères des pièces, les épaisseurs des murs, les ouvertures et les surfaces. Selon le niveau de détail retenu, le prestataire distingue les dimensions intérieures, les hauteurs sous plafond ou les niveaux de coupe.
Cette étape transforme un relevé spatial en document technique directement lisible par un architecte, un décorateur ou une agence.
Choisir entre les formats PDF et DWG et les données de conception
Les formats de sortie répondent à des besoins différents. Un PDF permet une lecture immédiate et un partage rapide pour un dossier de commercialisation ou une étude d'aménagement.
Un fichier DWG s'intègre aux logiciels de CAO pour préparer une rénovation ou modifier le plan. Certains prestataires livrent aussi des coupes, des façades ou des maquettes BIM destinées à la conception, bien que tous ne proposent pas ces options.
la validation humaine révèle les cotes qui posent problème
Le plan généré affiche des centaines de mesures, mais certaines nécessitent un contrôle systématique avant utilisation. Les ouvertures, les escaliers, les niveaux et les zones peu visibles pendant le scan concentrent la majorité des erreurs ou des incohérences qui apparaissent à la lecture du document.
Contrôler les ouvertures et les épaisseurs
Les portes, les fenêtres et les baies vitrées captent parfois mal la lumière ou présentent des reflets qui faussent leur contour. Le logiciel peut alors reconstituer une largeur approximative ou placer une ouverture légèrement décalée.
Vérifiez chaque passage en comparant la cote affichée à la réalité du bien, en particulier lorsque le plan sert à commander des menuiseries ou à concevoir un aménagement sur mesure.
Les épaisseurs de murs varient selon l'époque de construction et les matériaux. Une cloison récente de 7 cm interprétée comme un mur porteur de 20 cm modifie la surface habitable et la faisabilité d'une ouverture.
Contrôlez la cohérence des valeurs avec l'usage prévu et l'environnement structurel du bâtiment.
Comparer le plan à la réalité du bien
Confrontez quelques mesures clés à la réalité du terrain ou aux observations recueillies pendant la visite. L'orientation, l'échelle, les unités et le nom des pièces doivent correspondre au cahier des charges.
La précision varie d'une offre centimétrique à une offre millimétrique selon le matériel et la méthode. Un plan destiné à une décision réglementaire ou structurelle peut nécessiter un niveau de contrôle complémentaire avant tout engagement.
le plan coté entre dans le quotidien de l'agence ou du cabinet
Le plan coté devient opérationnel dès qu'il sert à qualifier une visite, à préparer un chantier ou à documenter un état des lieux. Une agence immobilière peut l'associer à une visite virtuelle pour donner aux prospects un accès complet au bien avant leur déplacement: dimensions visibles sur le plan, navigation immersive dans les pièces et qualification plus rapide des acheteurs réellement intéressés.
Pour un architecte ou une entreprise de rénovation, le plan issu d'un scan 3D fournit les cotes nécessaires sans retour systématique sur site. Certaines offres intègrent des fichiers DWG ou BIM exploitables dans Revit ou Archicad, utiles lorsque le projet doit être retravaillé dans un flux de conception plus avancé.
En assurance ou lors d'un sinistre, le relevé fournit une documentation visuelle et métrique, bien que le plan ne remplace pas toujours l'expertise requise pour le dossier.
Reliez les contenus immersifs à la présence locale de l'agence: les visites et les plans enrichissent le temps passé sur le site, un signal valorisé par Google. Archivez les fichiers, le périmètre couvert et les conditions de capture pour toute réutilisation future.
Homenity Virtual réunit la captation, les plans, les cotations et la valorisation digitale dans une offre spécialisée.
Les 5 erreurs qui dégradent un plan coté issu d'un scan
Lancer un scan sans définir la précision attendue ni le format de livraison expose à des plans inexploitables. Le cahier des charges doit préciser dès le départ si vous avez besoin d'un relevé centimétrique ou millimétrique, d'un fichier DWG ou PDF. Et si le périmètre couvre uniquement l'intérieur ou inclut les façades et les extérieurs.
Laisser des zones encombrées ou inaccessibles pendant la captation crée des angles morts que le logiciel ne peut pas reconstituer. Un mobilier dense, des portes fermées et des recoins non scannés génèrent des approximations ou des vides sur le plan final.
Supposer que toutes les ouvertures, les épaisseurs de murs et les hauteurs sous plafond seront détectées automatiquement conduit à des cotes fausses. Les offres françaises observées combinent souvent scan et validation humaine pour corriger ces ambiguïtés.
Diffuser un document sans vérifier l'échelle, les unités, les noms des pièces et la cohérence avec le bien transforme un relevé technique en source de confusion. Relisez chaque plan avant de l'intégrer à un dossier officiel ou de le transmettre à un partenaire.
Questions fréquentes sur les plans cotés automatiques depuis un scan 3D
Quelle précision peut-on attendre d'un plan coté généré depuis un scan 3D?
La précision annoncée par certains prestataires français atteint ±2 mm grâce au scanner laser. Cette marge suffit pour la plupart des projets d'architecture, de rénovation ou de documentation patrimoniale.
La qualité du relevé dépend du matériel utilisé, de la densité du nuage de points et de la visibilité des surfaces lors de la captation. Les éléments cachés ou les recoins inaccessibles peuvent nécessiter une vérification manuelle après l'extraction automatique des cotes.
Un scan 3D peut-il produire un plan en PDF et en DWG?
Oui. Les plans cotés générés depuis un scan 3D sont exportables dans les formats courants: PDF pour la consultation et le partage, DWG pour l'intégration dans AutoCAD ou d'autres logiciels de conception.
Le choix du format dépend de votre usage: un PDF convient à la présentation au client, tandis qu'un fichier DWG permet de modifier les calques, d'ajouter des annotations ou de préparer des plans d'exécution.
Le plan coté automatique remplace-t-il toujours un relevé manuel?
Non, pas systématiquement. Le scan 3D capture l'existant visible et produit rapidement des plans précis.
Cela dit, certaines configurations, certains réseaux encastrés, certaines structures porteuses dissimulées ou certaines zones difficiles d'accès exigent une intervention spécialisée pour compléter ou valider le relevé. Les prestataires combinent souvent génération automatisée et contrôle humain pour corriger les ambiguïtés, affiner les ouvertures ou ajuster les épaisseurs de murs.
Quelle différence existe-t-il entre une visite virtuelle, un plan coté et une maquette BIM?
La visite virtuelle immersive permet de parcourir un espace en ligne, 24 h/24, depuis n'importe quel appareil. Le plan coté 2D fournit les dimensions extraites du scan, exportables en PDF ou en DWG, pour concevoir ou documenter un bien.
La maquette BIM, ou modèle numérique 3D, structure les données du bâti en objets intelligents intégrables dans Revit ou ArchiCAD. Ces trois livrables peuvent être produits à partir d'une même captation 3D, selon vos besoins de communication, de conception ou de gestion patrimoniale.
Faut-il scanner les façades et les extérieurs pour obtenir un plan complet?
Cela dépend de votre projet. Un relevé intérieur suffit pour produire les plans d'étage, les coupes de distribution et les cotations des pièces.
Si vous travaillez sur une rénovation de façade, une extension ou un plan de masse, la captation des extérieurs devient nécessaire. Précisez au prestataire si vous avez besoin de plans de façades, d'élévations ou d'un relevé de toiture pour obtenir un devis adapté et éviter un second déplacement.
Comment préparer un bien avant la captation 3D?
Dégagez les surfaces importantes, entre autres les sols, les murs et les ouvertures, afin que le scanner capte les dimensions réelles sans obstruction. Rangez les objets encombrants qui masqueraient les angles ou les menuiseries.
Allumez les éclairages naturel et artificiel pour améliorer la qualité des prises de vue intégrées à la visite virtuelle. Informez le prestataire des zones sensibles, des accès restreints ou des éléments à mesurer en priorité.
Une bonne préparation réduit le temps sur site et certifie un relevé exploitable dès la première captation.
Le plan coté automatique
Le scan 3D produit un relevé exploitable, mais son utilité dépend du contrôle des cotes avant utilisation. Les ouvertures, les épaisseurs de murs et les zones peu visibles concentrent les erreurs potentielles: une vérification systématique garantit la fiabilité du document pour concevoir, rénover ou documenter un bien.
La génération automatique accélère le traitement, tandis que la validation humaine élimine les incohérences.
Une fois contrôlé, le plan s'intègre au quotidien des agences, des cabinets d'architecture et des entreprises de rénovation. Associé à une visite virtuelle immersive, il offre un accès complet au bien avant le déplacement et permet de mieux qualifier les prospects réellement intéressés.
