Un fichier BIM issu d'un scan 3D pour une entreprise de rénovation désigne une maquette numérique produite à partir d'un nuage de points relevé sur site. Le scan 3D capture d'abord la géométrie existante sous forme de nuage de points, qui est ensuite modélisé en fichier BIM exploitable.
Les formats les plus courants sont IFC et RVT pour la maquette, E57 ou LAS pour le nuage de points, et DWG ou PDF pour les plans associés. Cette chaîne Scan to BIM sert à fiabiliser l'état existant avant travaux, en réduisant les écarts entre le bâti réel et les documents d'archive.
- Le nuage de points décrit la réalité mesurée; le BIM la reconstruit et l'organise pour la conception ou le chantier.
- Un prestataire peut livrer seulement le nuage, des plans 2D ou une maquette BIM complète selon le contrat et le niveau de détail demandé.
Scan 3D et BIM
Le scan 3D capture l'existant sur site et produit un nuage de points, un ensemble de mesures géométriques brutes. Ce nuage décrit la réalité mesurée, mais ne revient à pas automatiquement une maquette exploitable.
La maquette BIM transforme ces données en éléments modélisés, structurés pour être utilisés dans un logiciel métier comme Revit ou ArchiCAD.
En pratique, le nuage de points est livré en E57, RCP, RCS ou LAS. La maquette BIM est fournie en IFC ou RVT, selon le logiciel cible.
Les plans associés sont fournis en DWG et PDF. Ces formats ne répondent pas aux mêmes besoins: le nuage sert à mesurer, la maquette à concevoir et à coordonner.
Les rendus 3D et la visite virtuelle servent à comprendre et de valoriser les espaces auprès d'acheteurs ou d'investisseurs. Le fichier BIM, lui, sert aux équipes de conception. Il documente l'existant, prépare les travaux et limite les écarts entre le terrain et les plans d'archive.
Cette distinction compte surtout pour les bâtiments anciens ou mal documentés. Un prestataire peut livrer seulement le nuage de points, des plans 2D ou une maquette BIM plus ou moins détaillée selon le contrat.
Clarifiez le niveau de détail attendu dès le devis pour éviter les malentendus en phase projet.
Pourquoi un fichier BIM issu d'un scan 3D change la préparation des travaux
Clarifiez le niveau de détail attendu dès le devis, car une maquette BIM peut être livrée avec une précision variable selon le contrat.
La valeur d'un fichier BIM issu d'un scan 3D réside dans la fiabilité de l'état existant qu'il donne avant toute intervention. En rénovation, l'écart entre les plans d'archive et la réalité du bâti crée souvent des dépassements coûteux en temps et en budget.
Le relevé laser produit un nuage de points mesuré sur site, puis transformé en maquette numérique exploitable. Ce socle documentaire aide à préparer les interventions sur une base mesurée plutôt qu'approximative.
Dans la pratique, l'entreprise de rénovation dispose de plans 2D, de coupes et de façades produits à partir du relevé, ce qui simplifie le chiffrage et la préparation des métrés. Les contraintes géométriques, les niveaux, les volumes et les interfaces entre corps d'état deviennent visibles avant l'ouverture des cloisons ou la reprise de la structure.
Cette anticipation réduit l'incertitude sur l'existant et limite les ajustements imprévus en cours de chantier.
Le fichier BIM structure aussi la coordination entre l'entreprise, l'architecte, le bureau d'études et le maître d'ouvrage. Chacun travaille sur une représentation commune, actualisée et partageable à distance.
Cela limite certains déplacements, même si une visite complémentaire reste parfois nécessaire pour vérifier des détails invisibles au scan.
Il faut distinguer ce qui relève de la mesure, avec le nuage de points, de la modélisation, avec la maquette BIM, et de l'interprétation technique, avec l'analyse des désordres. Un relevé 3D ne détecte pas automatiquement tous les désordres cachés.
Il fournit une géométrie mesurée, que l'entreprise exploite ensuite pour concevoir, chiffrer et coordonner ses interventions.
Homenity Virtual accompagne cette chaîne en assurant la captation, la production des plans et des cotations, Ce qui fait que que la production de fichiers BIM exploitables pour vos projets de rénovation. Cette approche aide à préparer les travaux sur une base documentaire fiable, sans prétendre remplacer l'expertise technique propre à chaque corps d'état.
Du relevé sur site au livrable
Un projet Scan to BIM se construit en plusieurs étapes distinctes, chacune influençant la qualité et l'usage du fichier final. Cette chaîne commence toujours par un cadrage précis du bâtiment concerné: zones accessibles, objectifs de rénovation, logiciels cibles et livrables attendus.
Ce cadrage détermine la suite du travail, car il fixe le niveau de détail à atteindre et les formats à produire.

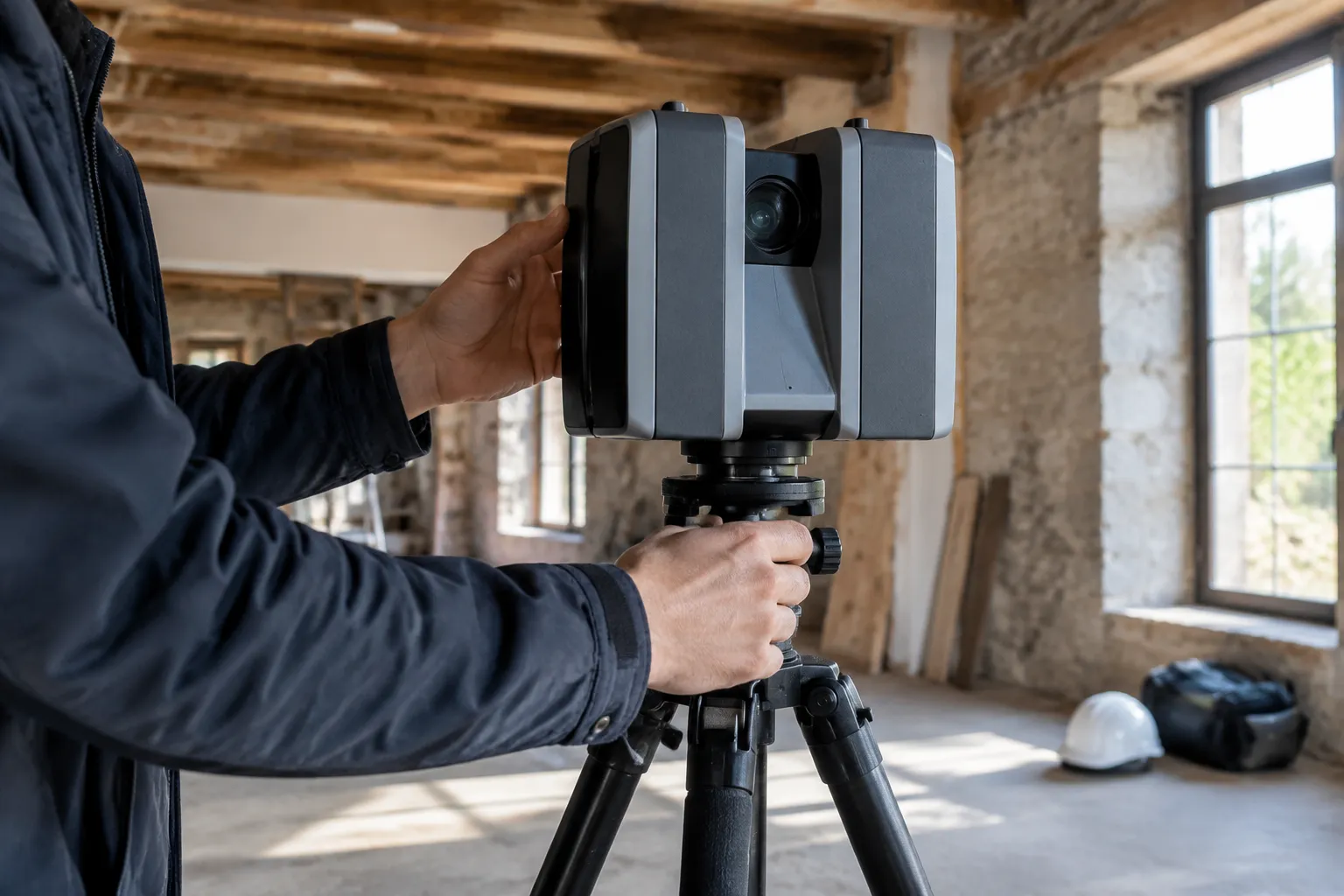

Le relevé sur site consiste à capturer l'existant sous forme de nuage de points, une donnée brute très dense qui restitue la géométrie réelle des espaces avant travaux. Pour couvrir correctement un bâtiment, le prestataire multiplie les stations de scan ou les prises de vue selon les conditions d'accès et la visibilité des surfaces.
Une pièce encombrée ou mal éclairée peut compliquer la capture, ce qui explique pourquoi certains prestataires recommandent de dégager les espaces avant l'intervention.
Une fois les données collectées, elles doivent être assemblées et recalées entre elles pour former un nuage de points cohérent, parfois géoréférencé lorsque le projet l'exige. Cette étape technique conditionne la précision de la maquette qui en découlera.
Le nuage de points brut n'est donc pas encore exploitable en architecture ou en rénovation: il s'agit d'une matière première à modéliser.
La modélisation transforme ce nuage en maquette BIM, structurée selon un niveau de détail défini avec le client. Une maquette pour une simple esquisse ne réclame pas le même niveau d'information qu'une maquette servant aux études techniques, au quantitatif ou à la coordination entre corps d'état.
Cette distinction mérite d'être clarifiée dès le cadrage, car elle influence directement le temps de production et le contenu du livrable.
Avant la remise des fichiers, des contrôles de cohérence sont faits entre le nuage de points, la maquette et les plans associés, dans l'idée de limiter les écarts entre le terrain et les documents de conception. Les livrables courants incluent un fichier IFC ouvert ou un fichier RVT natif selon l'environnement Revit, accompagnés du nuage de points et de plans en DWG ou PDF.
Astuce de pro: demandez au prestataire la convention de nommage, les unités utilisées, le système de coordonnées et les éléments réellement modélisés avant de valider le devis. Ces précisions évitent les mauvaises surprises à la livraison.
Pour préparer un bien avant l'intervention, consultez notre guide sur comment préparer son intérieur pour un scan 3D. Une fois les travaux engagés, le suivi de chantier en rénovation 3D permet de documenter l'évolution du bâtiment.
Quels livrables choisir selon votre chantier de rénovation
Le choix des livrables dépend de la phase de votre projet et des outils utilisés par votre équipe. Pour documenter l'existant avant toute conception, demandez un nuage de points dans un format compatible avec vos logiciels. Les prestataires français livrent en général des fichiers E57, RCP, RCS ou LAS exploitables pour mesurer la géométrie réelle avant travaux.
Pour concevoir et coordonner, privilégiez une maquette BIM structurée. Les formats IFC et RVT sont les plus cités par les acteurs du marché français. Vérifiez leur compatibilité avec votre chaîne logicielle avant de commander.
Précisez le niveau de détail attendu: équipements, matériaux, ouvertures, réseaux visibles et éléments structurels doivent être explicitement inclus dans le cahier des charges pour éviter les écarts entre le livrable et vos attentes.
Pour préparer les métrés et faciliter les échanges sur chantier, demandez des plans 2D, coupes et façades avec cotations, souvent fournis en DWG et PDF. Ces documents complètent la maquette et permettent aux entreprises de rénovation de travailler sans logiciel BIM.
Une maquette numérique de l'existant clarifie l'état réel du bâti et limite les écarts avec les plans d'archives, mais elle ne remplace ni un diagnostic structurel, ni une étude réglementaire, ni une reconnaissance des parties cachées. Rédigez un cahier des charges simple: l'adresse du site, les surfaces approximatives, les zones à relever, les usages prévus, les formats souhaités et le niveau de détail suffisent pour obtenir un devis précis et un fichier BIM de scan 3D pour entreprise de rénovation exploitable dès réception.
Questions fréquentes sur les fichiers BIM issus d'un scan 3D pour la rénovation
Un scan 3D produit-il directement un fichier BIM?
Non, le scan 3D produit d'abord un nuage de points, pas un fichier BIM. La captation sur site relève la géométrie des espaces sous forme de millions de points dans l'espace.
Ce nuage constitue la base de référence exacte du bâtiment tel qu'il existe.
Le fichier BIM, lui, est créé ensuite lors d'une phase de modélisation. Un opérateur reconstruit les éléments architecturaux, comme les murs, les dalles, les ouvertures et les équipements, à partir du nuage, en utilisant un logiciel métier comme Revit ou ArchiCAD.
Cette maquette numérique devient alors exploitable pour concevoir, chiffrer et coordonner les travaux de rénovation.
Vous recevez donc deux livrables complémentaires: le nuage de points brut (E57, RCP, RCS ou LAS) et la maquette BIM modélisée (IFC ou RVT), souvent accompagnés de plans 2D en DWG et PDF.
Quel format choisir entre IFC et RVT?
Le choix dépend du logiciel que vous utilisez et du mode de collaboration prévu sur le projet. Le format RVT est le fichier natif d'Autodesk Revit.
Il conserve toute la richesse de la modélisation et offre une manipulation directe dans Revit, sans perte de paramètres ou d'attributs. Privilégiez-le si votre bureau d'études et vos partenaires travaillent exclusivement sur Revit.
Le format IFC est un standard ouvert d'interopérabilité BIM. Il ouvre la maquette dans de nombreux logiciels, comme ArchiCAD, Tekla, Allplan et BIMcollab. Et facilite les échanges entre acteurs utilisant des outils différents.
Choisissez l'IFC pour des projets utilisant plusieurs logiciels ou pour conserver une indépendance vis-à-vis d'un éditeur.
En rénovation, l'IFC est souvent retenu pour sa large compatibilité, tandis que le RVT convient mieux aux flux de travail exclusivement fondés sur Revit. Demandez les deux si votre prestataire le propose: vous garderez effet, toute votre flexibilité.
Le nuage de points suffit-il pour chiffrer une rénovation?
Le nuage de points offre une base géométrique fiable, mais il ne suffit pas à lui seul pour établir un chiffrage complet. Il donne les dimensions exactes, les hauteurs sous plafond, les épaisseurs apparentes et la position des équipements visibles.
Vous pouvez donc quantifier des surfaces, des volumes et des linéaires avec précision.
Après, le chiffrage d'une rénovation dépend aussi Et puis, ieurs facteurs: le périmètre des travaux défini, les choix techniques, comme les matériaux, les finitions et les systèmes, les diagnostics obligatoires, en particulier l'amiante, le plomb et la performance énergétique, Ce qui fait que que l'état des éléments cachés dans les parois ou les réseaux. Le nuage relève uniquement les surfaces visibles au moment de la captation.
Utilisez-le pour quantifier la géométrie existante, puis complétez avec les investigations métier nécessaires et le descriptif des travaux afin de produire un chiffrage précis.
Peut-on obtenir des plans 2D avec un relevé 3D?
Oui, les plans 2D font partie des livrables classiques d'un relevé 3D si vous les incluez dans le périmètre commandé. Le prestataire extrait du nuage de points ou de la maquette BIM les vues nécessaires: plans d'étage, coupes verticales, façades et élévations, toutes cotées.
Ces plans sont généralement fournis en DWG (format AutoCAD modifiable) et en PDF (pour la consultation et l'impression). Ils servent de support pour les demandes d'autorisation, les études techniques, les appels d'offres et le suivi de chantier.
Précisez dès le départ quels types de plans vous attendez (architecturaux, structurels ou techniques) et le niveau de détail souhaité. Tous les prestataires ne proposent pas automatiquement l'ensemble des vues. Pensez donc à clarifier le livrable avant de lancer la mission.
Quel niveau de détail faut-il demander?
Le niveau de détail dépend de l'usage prévu pour la maquette BIM. Pour une étude de faisabilité ou un avant-projet sommaire, un niveau géométrique simple suffit: volumétrie générale, ouvertures et circulations principales.
Vous obtenez une vision spatiale claire sans investir dans une modélisation fine.
Pour un projet de conception détaillée, de coordination entre corps d'état ou de quantitatif précis, demandez un niveau supérieur. Les éléments architecturaux sont alors modélisés avec leurs épaisseurs réelles, leurs matériaux, leurs liaisons et, parfois, leurs attributs techniques.
Ce niveau aide à détecter les conflits, à extraire des métrés fiables et à préparer l'exécution.
Pour une simple documentation ou un DOE, un niveau intermédiaire peut convenir: géométrie fidèle et informations essentielles, sans enrichissement poussé des attributs. Échangez avec votre prestataire sur l'ambition du projet pour calibrer le livrable au juste nécessaire, sans surcoût inutile.
Le BIM révèle-t-il les éléments cachés dans les murs ou les plafonds?
Non, un scan 3D optique capte surtout les surfaces visibles au moment de la prise. Il enregistre les murs, les sols, les plafonds, les équipements apparents et les ouvertures accessibles.
Il ne traverse pas les parois opaques et ne repère pas les réseaux encastrés, les structures internes ou les matériaux cachés.
Pour connaître la composition des parois, la présence de réseaux électriques, de canalisations ou d'éléments porteurs dissimulés, d'autres investigations s'imposent: sondages destructifs, détection électromagnétique, géoradar, thermographie ou ouverture localisée. Ces méthodes viennent compléter le relevé 3D et aident à anticiper les contraintes techniques avant travaux.
Le fichier BIM issu du scan retranscrit fidèlement l'existant visible. Associez-l'aux diagnostics spécialisés pour disposer d'une connaissance complète du bâtiment et sécuriser votre projet de rénovation.
Homenity Virtual vous accompagne dans la valorisation numérique de vos espaces et peut orienter vos besoins vers des partenaires spécialisés pour les relevés techniques complexes. Contactez-nous pour discuter de votre projet et obtenir une proposition adaptée à votre bâtiment.
Un fichier BIM issu du scan 3D fiabilise la rénovation avant travaux
Le fichier BIM issu d'un scan 3D change la préparation des chantiers en documentant l'existant sur une base mesurée plutôt qu'approximative. Cette approche réduit les écarts entre le bâti réel et les plans d'archive, limite les ajustements imprévus et facilite le chiffrage des métrés avant toute intervention structurelle.
