Pour utiliser un relevé 3D dans le cadre d'une rénovation complète, un scanner laser ou un système LiDAR capture la géométrie réelle du bâtiment sous forme d'un nuage de points, que l'on transforme ensuite en plans 2D cotés, coupes, façades ou maquette BIM selon les besoins du projet.
Cette base métrique sert à disposer d'un état des lieux mesuré avant de dessiner les futurs plans ou de lancer les études d'exécution. Les livrables produits, spécialement les plans, les coupes et la maquette, servent à vérifier les écarts, de repérer les contraintes du bâti existant et de préparer les interfaces techniques entre les différents corps d'état.
Le nuage de points reste une référence commune consultable par l'ensemble des intervenants, tandis que les plans 2D cotés sont davantage utilisés pour la consultation, le chiffrage et l'exécution courante. Pour mieux comprendre l'intérêt de la projection, un plan 3D d'agencement peut faciliter la visualisation globale des projets sur mesure.
- Le niveau de détail des livrables se choisit en amont: simple état des lieux, plans cotés ou maquette BIM selon la complexité du projet.
- Le relevé est à réaliser idéalement avant toute dépose lourde, dans l'idée de figer les cotes utiles à la conception.
Avant de commencer, fixez le périmètre réel de la rénovation
Un relevé 3D n'est pas une simple visite visuelle: c'est une base métrique destinée à la conception, à la vérification des dimensions et à la préparation technique d'un projet. Pour qu'il réponde réellement aux besoins d'une rénovation complète, listez en amont les zones concernées, les niveaux, les façades, les dépendances et les circulations. Et les intervenants qui exploiteront les données: architecte, entreprise et bureau d'études.
Précisez en plus l'usage des livrables: plans cotés pour le chiffrage, maquette BIM pour la coordination ou nuage de points pour repérer les écarts. Programmez la captation avant toute dépose lourde, afin de conserver les cotes et les contraintes de l'état initial.
Cette étape évite les reprises de mesure sur site et assure une base commune fiable pour dessiner, coordonner et phaser les travaux.
capturer l'existant avant que le chantier ne le transforme
Précisez dès le départ les intervenants qui exploiteront les données, car leurs usages déterminent le niveau de détail des livrables à produire.

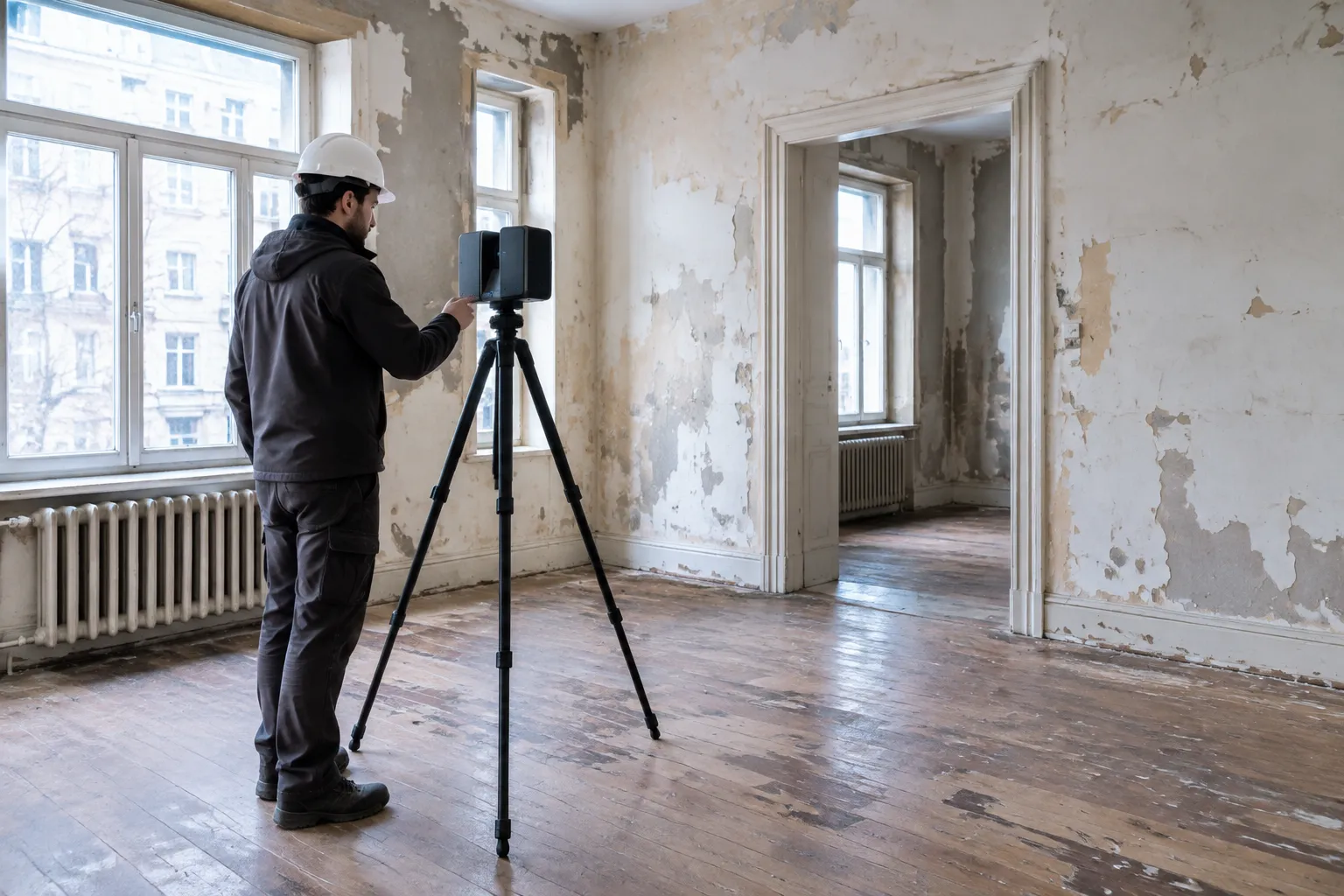

Un scanner laser ou un capteur LiDAR enregistre la géométrie réelle du bâtiment: chaque point de l'espace capturé reçoit une coordonnée tridimensionnelle. L'ensemble forme un nuage de points, une donnée brute qui documente les volumes, les niveaux, les ouvertures, les plafonds, les seuils, les escaliers et les réseaux apparents.
Ce nuage n'est pas un simple visuel; c'est la référence métrique nécessaire à la conception, au chiffrage et à la coordination entre l'architecte, l'entreprise et le bureau d'études.
Programmez cette captation avant toute dépose de cloison, démolition ou modification des équipements. Une fois le chantier engagé, les cotes initiales disparaissent; il devient impossible de vérifier un écart ou de retrouver l'emprise d'un réseau caché.
Conservez le nuage de points comme base commune: il sert de référence pour toute reprise de mesure, pour chiffrer les interfaces et pour anticiper les contraintes structurelles ou techniques avant de dessiner les plans d'exécution.
transformer le nuage de points en plans vraiment exploitables
Le nuage de points capturé reste une donnée brute, utile pour mesurer et contrôler, mais rarement lisible par tous les acteurs du projet. Pour qu'il devienne exploitable, transformez-l'en livrables adaptés: plans 2D cotés, coupes, façades ou maquette 3D/BIM selon le niveau de détail nécessaire.
Plans 2D, coupes et façades selon les besoins
Les plans 2D restent les documents de travail les plus utilisés: ils servent à la consultation, au chiffrage et à l'exécution courante. Ils permettent aux entreprises de comprendre rapidement les surfaces, les répartitions et les cotes nécessaires aux devis.
Les coupes révèlent les hauteurs, niveaux, épaisseurs et relations entre volumes. Prévoyez-les dès que la rénovation touche plusieurs étages ou modifie la structure verticale.
Les façades deviennent indispensables lorsque l'enveloppe extérieure, les ouvertures ou les transformations visibles doivent être étudiées.
Associez chaque livrable à un usage concret plutôt que de demander systématiquement le niveau de détail maximal. Prévoyez une convention de nommage, des unités cohérentes et une version de référence partagée entre les intervenants.
Utilisez ces plans comme base de discussion avant de figer les plans projetés.
repérer les contraintes qui peuvent faire déraper le projet
Une fois les plans et coupes disponibles, comparez les dimensions observées avec les documents existants lorsque vous en disposez. Les anciens plans ne reflètent pas toujours la réalité: écarts de construction, modifications non documentées ou déformations du bâti peuvent créer des surprises coûteuses.
Le relevé 3D fait apparaître ces différences avant les travaux.
Repérez ensuite les irrégularités géométriques: faux aplombs, variations de niveaux entre pièces, passages étroits ou plafonds abaissés. Ces contraintes influencent directement la faisabilité technique et le chiffrage.
Utilisez les coupes pour vérifier les hauteurs disponibles et anticiper les conflits entre structure, cloisons, réseaux et équipements.
Les interfaces sensibles entre corps d'état
Analysez les zones où plusieurs lots doivent se coordonner: une poutre qui réduit la hauteur sous plafond, une gaine technique qui traverse un mur porteur ou un passage de réseau qui croise une zone de circulation. Ces points de rencontre sont les premiers candidats aux reprises et aux litiges.
Le relevé fiable réduit les incertitudes, mais ne remplace pas les diagnostics réglementaires, les sondages structurels ou les études thermiques. Préparez une liste de points à vérifier sur place lorsque la donnée visuelle ne suffit pas.
produire une maquette 3D ou un BIM adapté au projet

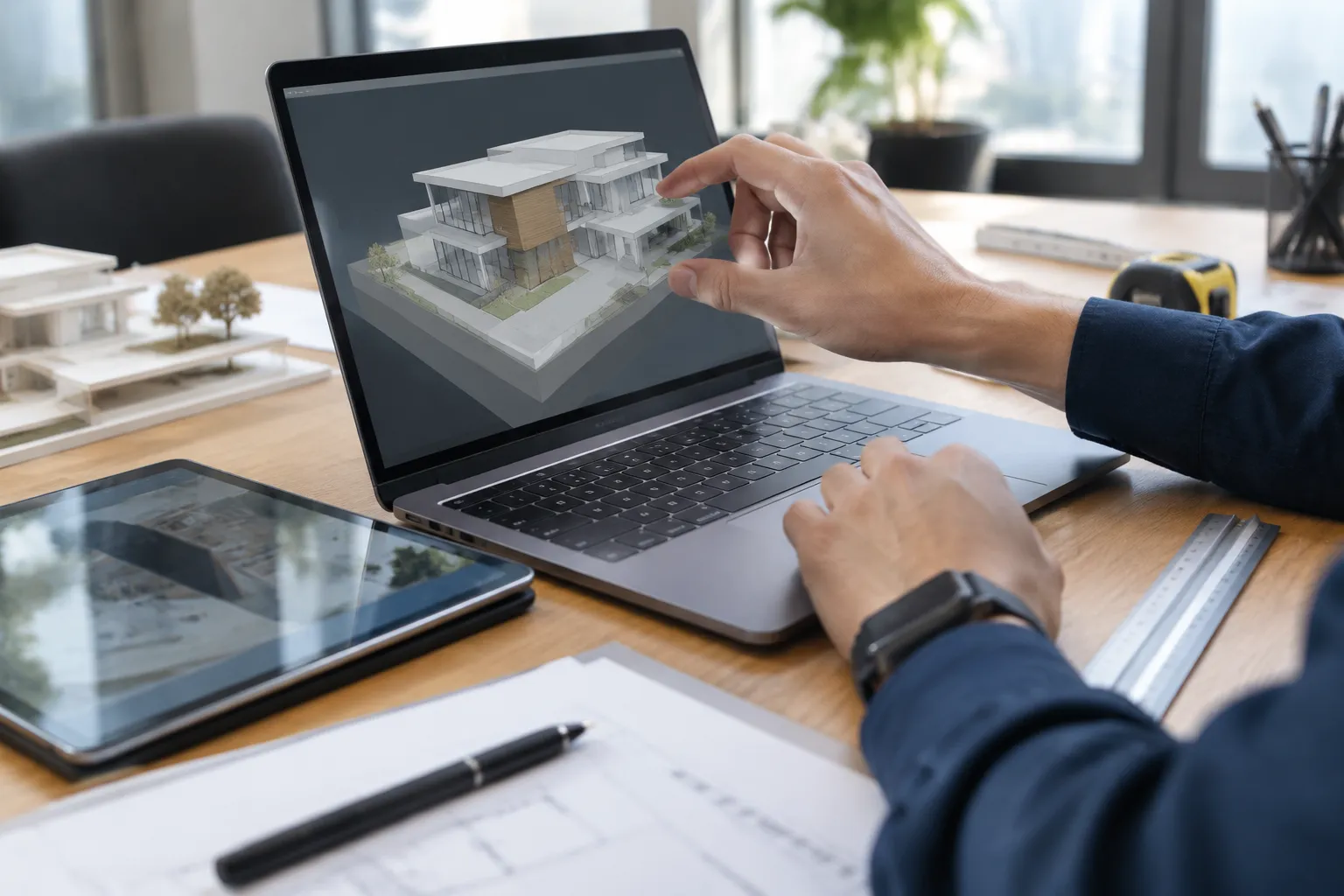

Une maquette 3D représente l'existant sous forme structurée, ce qui aide à comprendre les volumes et les relations entre éléments avant de concevoir les modifications. Elle devient pertinente dès que plusieurs corps de métier doivent travailler sur une base commune ou lorsque la rénovation touche des systèmes techniques complexes.
Le BIM prolonge cette logique en produisant un fichier intégrable aux logiciels de conception utilisés par l'architecte, le bureau d'études et les entreprises. Plusieurs prestataires français proposent un passage du nuage de points vers une maquette 3D ou BIM, ce qui simplifie la conception et la synthèse des lots.
Pourtant, toutes les rénovations ne justifient pas ce niveau de modélisation: si des plans cotés et des coupes suffisent à la consultation, une maquette plus riche alourdit inutilement le processus.
Définissez le niveau de détail selon la taille du bâtiment, la complexité des travaux et les logiciels réellement en place. Vérifiez, avant la remise, les formats, les unités, le système de coordonnées et les règles de partage.
Conservez toujours le nuage de points en archive: il reste la référence commune en cas de question ou de modification du projet.
coordonner les entreprises et sécuriser les décisions
Diffusez une version identifiée des plans, coupes et maquettes à tous les intervenants pour qu'ils travaillent sur la même base. Numérotez chaque document et notez sa date d'émission: cette simple précaution évite les confusions quand les plans évoluent.
Les entreprises peuvent ainsi préparer leurs estimations en s'appuyant sur des dimensions mesurées plutôt que supposées, ce qui limite les écarts entre chiffrage et réalité.
Organisez les échanges autour de points précis: hauteurs sous plafond, emplacements des passages, raccordements entre lots, limites de prestation. Le nuage de points ou la maquette BIM servent de référence commune lorsque l'architecte, le bureau d'études et les entreprises doivent trancher un arbitrage technique.
Conservez une trace écrite des décisions prises à partir du relevé pour éviter les interprétations divergentes pendant le chantier.
Prévoyez une nouvelle captation si le projet évolue de manière significative ou si une dépose révèle un élément masqué: le relevé initial ne couvre que l'état connu au moment de la prise. Homenity Virtual accompagne cette démarche en fournissant des plans cotés, des coupes et des fichiers BIM exploitables, selon le niveau de détail défini pour votre rénovation complète.
Les 5 erreurs qui réduisent la valeur d'un relevé 3D
Capturer trop tard compromet l'intérêt du relevé. Si vous documentez après une démolition partielle, vous perdez les cotes nécessaires au dimensionnement des éléments porteurs ou des réseaux en place.
Inversement, commander un relevé sans définir les zones, le niveau de détail et les formats attendus, tels que les plans 2D ou la maquette BIM, multiplie les allers-retours et les rajouts tarifés.
Remettre uniquement un nuage de points à une entreprise qui réclame des plans cotés bloque le chiffrage. Exigez des livrables adaptés à chaque acteur: l'architecte exploite la maquette 3D, tandis que l'électricien a besoin de coupes lisibles.
Confondre géométrie et diagnostic d'A à Z est fréquent. Le relevé 3D documente les dimensions, mais pas l'état structurel, l'amiante ou les réseaux cachés.
Prévoyez des sondages ciblés dans les zones inaccessibles au scanner.
Enfin, multiplier les versions de fichiers sans désigner une base de référence commune crée des erreurs de coordination. Fixez dès le départ le support validé pour l'ensemble du projet.
Questions fréquentes sur l'utilisation d'un relevé 3D pour planifier une rénovation complète
Quelle est la différence entre une visite virtuelle et un relevé 3D?
La visite virtuelle facilite la découverte à distance d'un bien, 24 h/24, depuis un ordinateur, une tablette ou un smartphone. Le relevé 3D, quant à lui, fournit une base géométrique précise destinée à mesurer, concevoir et vérifier.
Il s'agit d'une numérisation de l'existant par scanner laser ou LiDAR, qui génère un nuage de points représentant la géométrie réelle du bâtiment. Ce n'est pas une simple captation visuelle: c'est une base métrique destinée à la conception, à la vérification des dimensions et à la préparation technique d'un projet.
Pour une rénovation complète, le relevé 3D devient la référence commune permettant de limiter les reprises de mesure sur site et de mieux coordonner l'architecte, l'entreprise et le bureau d'études avant le chantier.
Le nuage de points suffit-il pour rénover une maison ou un appartement?
Le nuage de points forme une donnée de référence rare, mais il ne suffit d'ordinaire pas à lui seul. Selon les intervenants concernés, des plans 2D, des coupes, des façades ou une maquette 3D peuvent être nécessaires.
L'intérêt principal réside dans la possibilité de disposer d'un état des lieux mesuré avant de dessiner les futurs plans ou de lancer les études d'exécution. Transformer le nuage de points en livrables adaptés sert à vérifier les écarts, de repérer les contraintes et de préparer les interfaces techniques entre corps d'état.
Le nuage reste cependant utile comme référence commune si plusieurs lots interviennent sur le même bâtiment.
Faut-il réaliser le relevé avant la démolition?
Oui, idéalement avant toute dépose lourde. Faire relever l'existant en amont des études permet de figer les cotes et les contraintes avant qu'elles ne disparaissent.
Une fois la démolition entamée, certaines informations géométriques ne sont plus accessibles. Réaliser le relevé 3D avant cette étape garantit une base de travail complète pour l'ensemble des intervenants, ce qui facilite la coordination et réduit les risques d'erreur ou de reprise en cours de chantier.
Un relevé 3D remplace-t-il un diagnostic technique?
Non. Le relevé 3D documente principalement la géométrie et ne remplace pas les diagnostics, les études ou les vérifications spécialisées.
Il ne se substitue pas aux diagnostics amiante, plomb, électricité, performance énergétique ou structure. Ces expertises restent nécessaires pour évaluer l'état sanitaire, la sécurité et la conformité du bâtiment.
Le relevé 3D complète ces diagnostics en fournissant une représentation précise des volumes et des dimensions, utile pour concevoir les travaux une fois les contraintes techniques identifiées.
Quand demander un fichier BIM?
Lorsque les intervenants disposent des outils et du besoin de coordination qui justifient une maquette exploitable dans leur environnement de conception. Le BIM devient pertinent dès que plusieurs corps d'état doivent travailler sur des données communes, vérifier des interfaces ou simuler des configurations avant exécution.
Si l'équipe projet utilise déjà des logiciels BIM ou si la complexité du chantier impose une coordination fine, transformer le nuage de points en modèle BIM facilite la communication et réduit les risques d'incompatibilité entre les lots.
Comment choisir les livrables à commander?
Partir des usages prévus, des intervenants concernés et du niveau de précision nécessaire plutôt que de choisir un format uniquement pour son caractère avancé. Un architecte aura besoin de plans 2D, de coupes et de façades pour dessiner le projet.
Un bureau d'études appréciera un modèle 3D ou BIM pour vérifier les réseaux et les structures. Une entreprise générale pourra se contenter de plans cotés pour chiffrer et organiser les travaux.
Dénicher clairement qui utilise quoi permet de commander les livrables utiles sans surcharger le projet de données inexploitées.
Pourquoi la captation avant travaux reste la garantie d'un projet maîtrisé
Un relevé 3D programmé avant toute démolition fige les cotes nécessaires à la conception, au chiffrage et à la coordination entre l'architecte, l'entreprise et le bureau d'études. Il limite les reprises de mesure sur site et donne à tous les intervenants une base commune exploitable, que ce soit sous forme de plans 2D, de coupes ou de maquette BIM.
Cette documentation de l'existant transforme les hypothèses en données mesurées, ce qui réduit les écarts entre le chiffrage et la réalité.
Pour préparer une rénovation complète, commandez la captation dès que le périmètre est fixé et conservez le nuage de points comme référence métrique tout au long du projet.
